| ¿QUE? | Concurso: Lucernarios Ciudad de la Justicia |
| ¿QUIEN? | Expo Zaragoza Empresarial |
| ¿DONDE? | Ciudad de la Justicia, Zaragoza |
| ¿CUANDO? | Julio 2017 |

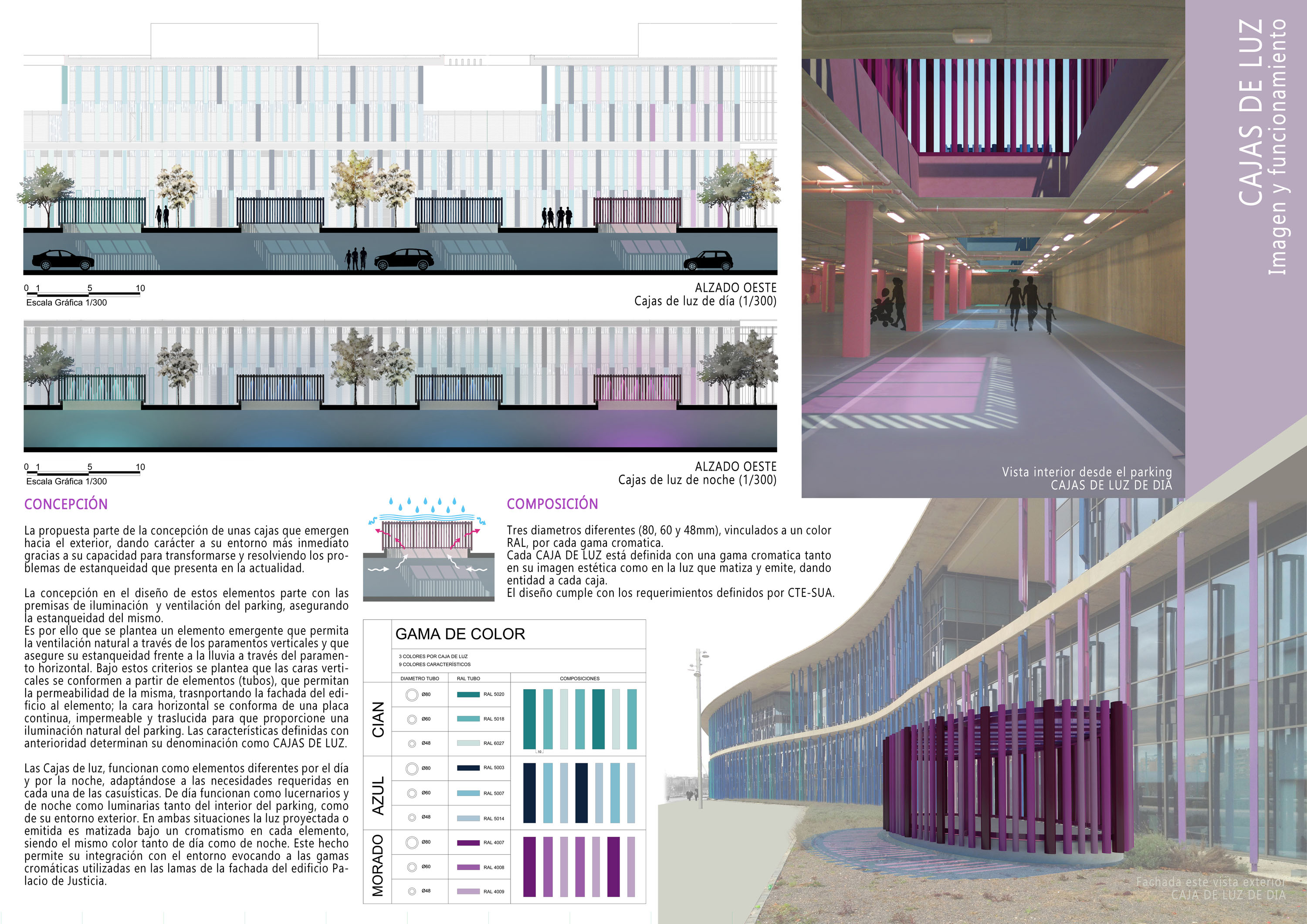

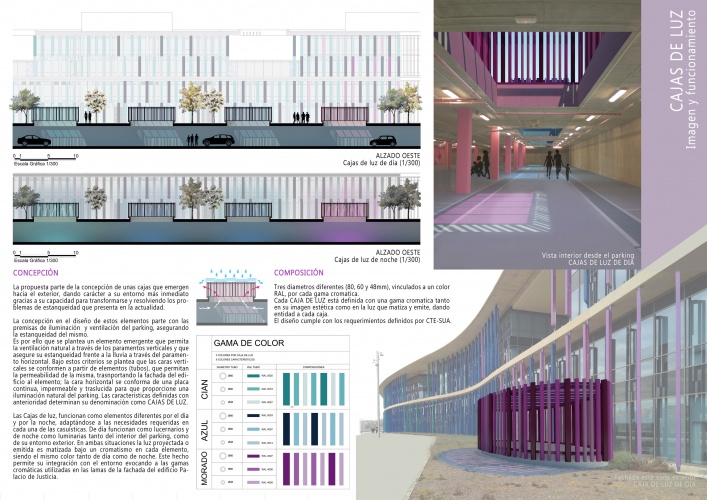

CONCEPCIÓN
La propuesta parte de la concepción de unas cajas que emergen hacia el exterior, dando carácter a su entorno más inmediato gracias a su capacidad para transformarse y resolviendo los problemas de estanqueidad que se presentan en la actualidad.
La concepción en el diseño de estos elementos parte de las premisas de iluminación y ventilación del parking, asegurando la estanqueidad del mismo.
Es por ello que se plantea un elemento emergente que permita la ventilación natural a través de los paramentos verticales y que asegure su estanqueidad frente a la lluvia a través del paramento horizontal. Bajo estos criterios se plantea que las caras verticales se conformen a partir de elementos (tubos), que permitan la permeabilidad de la misma, transportando la fachada del edificio al elemento; la cara horizontal se conforma de una placa continua, impermeable y traslucida para que proporcione una iluminación natural al parking. Las características definidas con anterioridad determinan su denominación como: Cajas de Luz
CAJAS DE LUZ.
Las Cajas de luz, funcionan como elementos diferentes por el día y por la noche, adaptándose a las necesidades requeridas en cada una de las casuísticas. De día funcionan como lucernarios y de noche como luminarias tanto al interior del parking, como a su entorno exterior. En ambas situaciones la luz proyectada o emitida es matizada bajo un cromatismo en cada elemento, siendo el mismo color tanto de día como de noche. Este hecho permite su integración con el entorno evocando a las gamas cromáticas utilizadas en las lamas de la fachada del edificio del Palacio de Justicia.
MATERIALIDAD
En cuanto a la materialización de la propuesta se pueden diferenciar tres aspectos:
1_ESTRUCTURA
La estructura se plantea en acero laminado en caliente S275JR. Trabajado en taller para poder realizar un montaje mecanizado en la localización de los lucernarios de una manera más rápida y sencilla. De igual modo el pintado de las piezas de la estructura se realiza en taller al ser más sencillo y reduciendo costes. Los colores de la estructura coinciden con los colores RAL de los bastidores de las lamas de la fachada del proyecto original de la Expo.
2_PARAMENTO VERTICAL

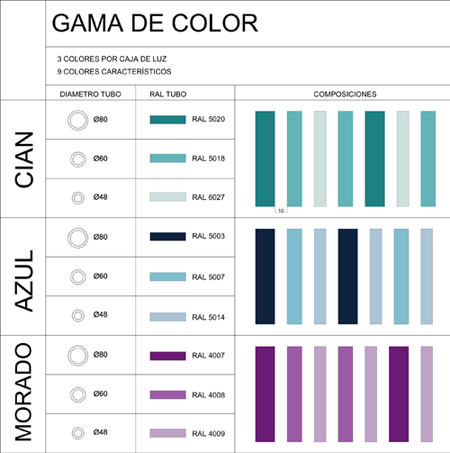

El paramento vertical se compone de tubos de acero galvanizado de diámetros comerciales (Ø48mm, Ø63mm y Ø80mm) para ajustarse al presupuesto de proyecto. Al igual que la estructura los tubos son trabajados y pintados en taller para montaje mecanizado. La gama cromática de los tubos hace referencia a los tonos utilizados en la fachada original de acuerdo a la tabla adjunta. El porcentaje de hueco de la fachada es del 50% para permitir la correcta ventilación del garaje.
3_PARAMENTO HORIZONTAL
El paramento horizontal se compone de placas alveolares de policarbonato celular de color sobre subestructura metálica. De este modo se consiguen distintos tonos cromáticos con la luz natural.
Bajo este paramente se incluye la iluminación LED RGB conectada a la instalación eléctrica de iluminación del parking. De este modo se consiguen los distintos tonos cromáticos por la noche.

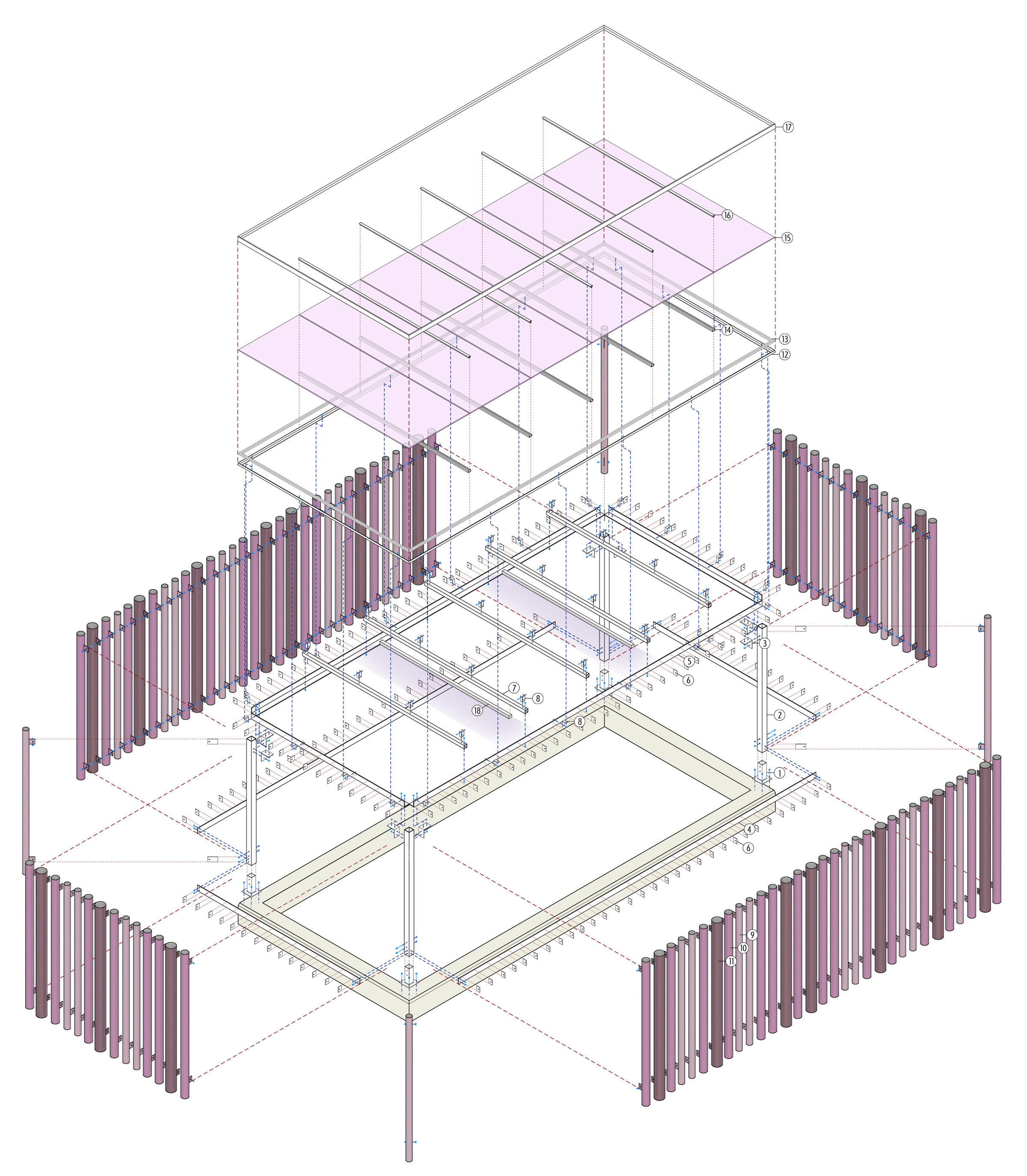

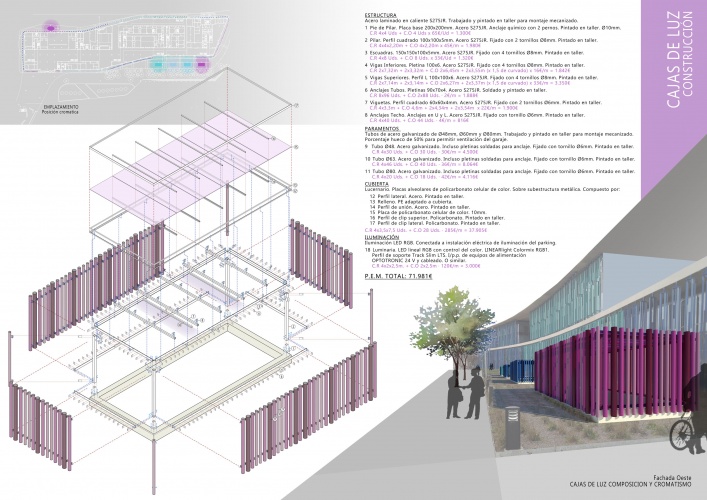

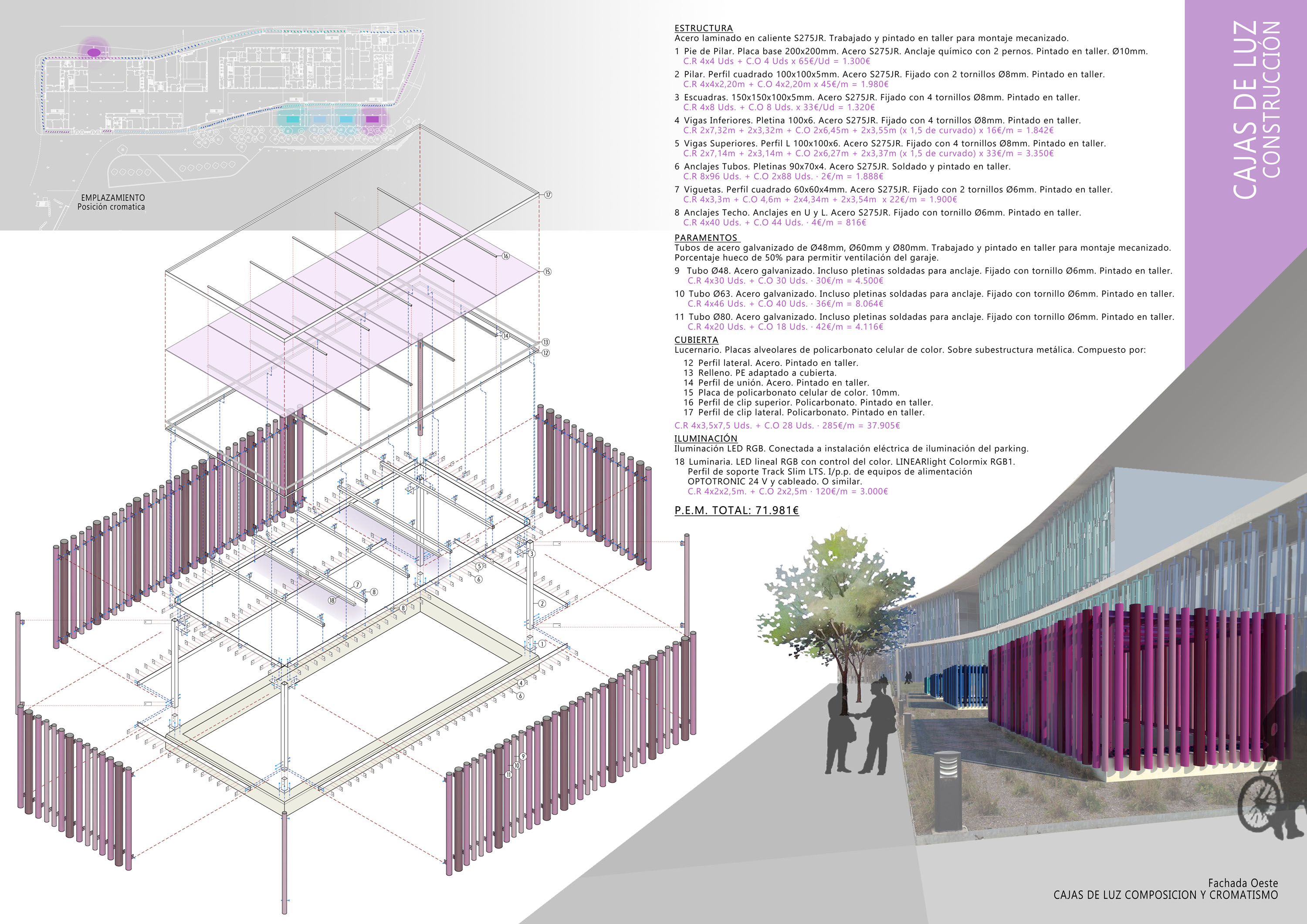

ESQUEMA DE MONTAJE Y PRESUPUESTO
ESTRUCTURA
1. Pie de Pilar. Placa base 200x200mm. Acero S275JR. Anclaje químico con 2 pernos. Pintado en taller. Ø10mm. C.R 4×4 Uds + C.O 4 Uds x 65€/Ud = 1.300€
2. Pilar. Perfil cuadrado 100x100x5mm. Acero S275JR. Fijado con 2 tornillos Ø8mm. Pintado en taller. C.R 4x4x2,20m + C.O 4×2,20m x 45€/m = 1.980€
3. Escuadras. 150x150x100x5mm. Acero S275JR. Fijado con 4 tornillos Ø8mm. Pintado en taller. C.R 4×8 Uds. + C.O 8 Uds. x 33€/Ud = 1.320€
4. Vigas Inferiores. Pletina 100×6. Acero S275JR. Fijado con 4 tornillos Ø8mm. Pintado en taller. C.R 2×7,32m + 2×3,32m + C.O 2×6,45m + 2×3,55m (x 1,5 de curvado) x 16€/m = 1.842€
5. Vigas Superiores. Perfil L 100x100x6. Acero S275JR. Fijado con 4 tornillos Ø8mm. Pintado en taller. C.R 2×7,14m + 2×3,14m + C.O 2×6,27m + 2×3,37m (x 1,5 de curvado) x 33€/m = 3.350€
6. Anclajes Tubos. Pletinas 90x70x4. Acero S275JR. Soldado y pintado en taller. C.R 8×96 Uds. + C.O 2×88 Uds. · 2€/m = 1.888€
7. Viguetas. Perfil cuadrado 60x60x4mm. Acero S275JR. Fijado con 2 tornillos Ø6mm. Pintado en taller. C.R 4×3,3m + C.O 4,6m + 2×4,34m + 2×3,54m x 22€/m = 1.900€
8. Anclajes Techo. Anclajes en U y L. Acero S275JR. Fijado con tornillo Ø6mm. Pintado en taller. C.R 4×40 Uds. + C.O 44 Uds. · 4€/m = 816€
PARAMENTO VERTICAL
9. Tubo Ø48. Acero galvanizado. Incluso pletinas soldadas para anclaje. Fijado con tornillo Ø6mm. Pintado en taller. C.R 4×30 Uds. + C.O 30 Uds. · 30€/m = 4.500€
10. Tubo Ø63. Acero galvanizado. Incluso pletinas soldadas para anclaje. Fijado con tornillo Ø6mm. Pintado en taller. C.R 4×46 Uds. + C.O 40 Uds. · 36€/m = 8.064€
11. Tubo Ø80. Acero galvanizado. Incluso pletinas soldadas para anclaje. Fijado con tornillo Ø6mm. Pintado en taller. C.R 4×20 Uds. + C.O 18 Uds. · 42€/m = 4.116€
PARAMENTO HORIZONTAL
12-17. Placas de policarbonato. | 12.Perfil lateral. Acero. Pintado en taller. | 13.Relleno. PE adaptado a cubierta. | 14.Perfil de unión. Acero. Pintado en taller. | 15.Placa de policarbonato celular de color. 10mm. | 16.Perfil de clip superior. Policarbonato. Pintado en taller. | 17.Perfil de clip lateral. Policarbonato. Pintado en taller. | C.R 4×3,5×7,5 Uds. + C.O 28 Uds. · 285€/m = 37.905€
18 Luminaria. LED lineal RGB con control del color. LINEARlight Colormix RGB1. Perfil de soporte Track Slim LTS. I/p.p. de equipos de alimentación OPTOTRONIC 24 V y cableado. O similar. C.R 4x2x2,5m. + C.O 2×2,5m · 120€/m = 3.000€
TOTAL P.E.M._71.981€
